电化学（中英文）

2026年第32卷第6期封面和目次

2026, 32(6): 0-0.

摘要 ( 0 )

PDF (169287KB) ( 4 )

相关文章 | 计量指标

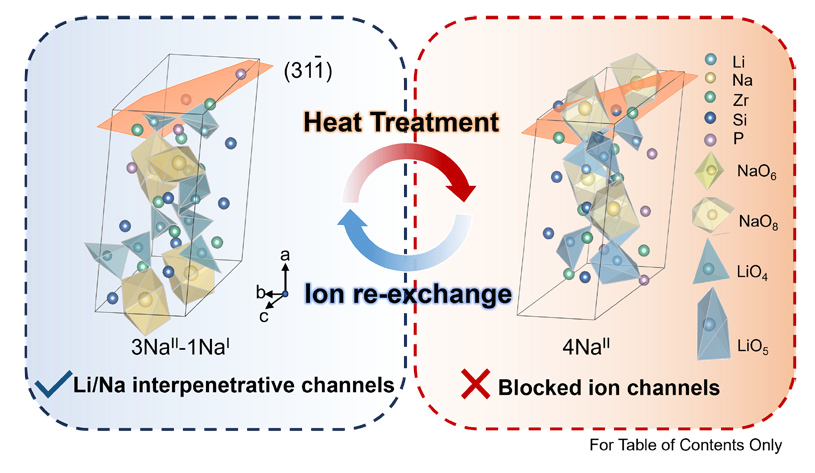

超离子导体Li_3-_xNa_xZr₂Si₂PO₁₂中的Li⁺/Na⁺混合离子传导机制

吴艺弘, 谢霞, 朱蕾, 于沐冉, 张果泰, 陈俊超, 孙淑英, 王有伟, 汤卫平

2026, 32(6): 2613001. doi:10.61558/2993-074X.3612

摘要 ( 1 )

RichHTML ( 5)

PDF (2007KB) ( 95 )

数据和表 | 参考文献 | 补充材料 | 相关文章 | 计量指标

混合离子导体能够同时传导多种离子，为探究单一相中混合离子传输对离子电导调控机制提供了重要支持。然而，多种可迁移离子在固态电解质中的可控引入及其在晶体骨架内的迁移机理仍面临挑战。本文采用一种骨架保持的Li⁺↔Na⁺阳离子交换策略，在NASICON型Li_3-_xNa_xZr₂Si₂PO₁₂ (0 < x < 3)的骨架中同时引入Li⁺和Na⁺。研究表明，NaO₆和NaO₈配位多面体的相互贯通对混合离子导体的离子电导率具有显著影响。计算分析显示，Na⁺更倾向于从八面体配位的NaO₆位点迁移至八配位的NaO₈位点，同时伴随Li⁺从NaO₈位点向原NaO₆位点处的四面体LiO₄环境迁移，从而促进Li⁺/Na⁺位点分离。随着Na⁺在NaO₈位点占据比例的增加，瓶颈效应限制了Na⁺的迁移，同时阻碍了连续Li⁺迁移网络的形成，导致离子电导率由1.78 mS·cm^-1降低至0.50 mS·cm^-1。经再次离子交换后，NaO₈环境中的Na⁺被Li⁺所取代，形成五配位的LiO₅，从而重建Li⁺的渗透传输通道，实现体电导的可逆恢复。该研究揭示了基于Li⁺与Na⁺在可用位点间分散占据的快速双离子传导机制，为进一步发展固态混合离子导体开辟了新途径。

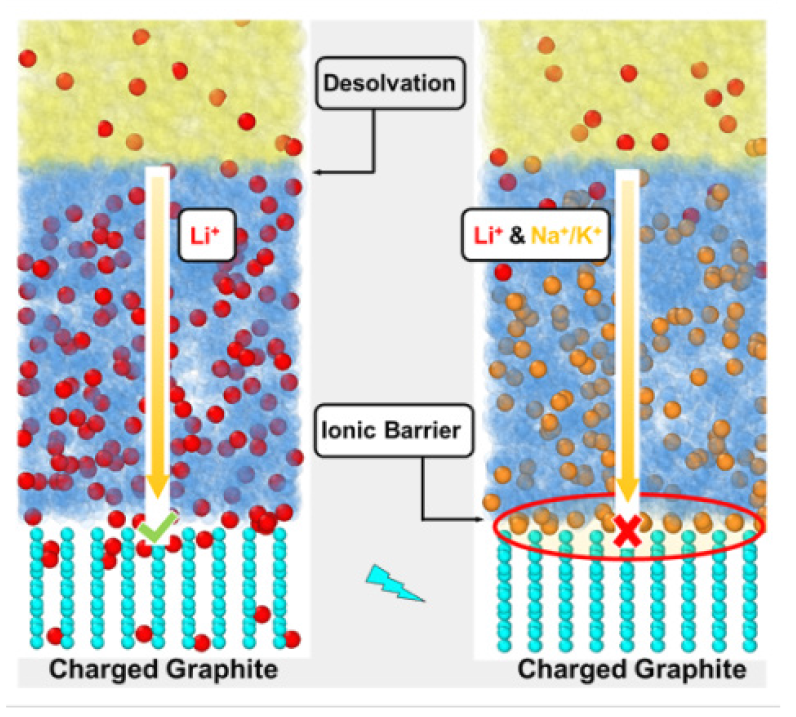

石墨-羧甲基纤维素界面锂离子的分布与传输机制

黄子郡, 郑臻颖, 曹华伟, 王键, 张庆丰, 陈胜利

2026, 32(6): 2614001. doi:10.61558/2993-074X.3611

摘要 ( 1 )

RichHTML ( 1)

PDF (1655KB) ( 68 )

数据和表 | 参考文献 | 补充材料 | 相关文章 | 计量指标

羧甲基纤维素（CMC）是一种广泛应用于石墨负极的水系粘结剂。然而，CMC反离子（Li⁺/Na⁺/K⁺）的种类与组成如何在分子尺度上调控界面离子传输并影响电极性能仍缺乏清晰认识。本文采用分子动力学模拟构建电解液/CMC/石墨三相界面模型，以CMC-Li、CMC-Na、CMC-K及混合反离子CMC作为粘结剂，系统探究充电过程中Li⁺穿越粘结剂相并进入石墨的微观迁移路径。结果表明，在CMC-Li体系中，Li⁺能够持续由电解液穿过粘结剂相并嵌入石墨层间，在模拟时间尺度内形成稳定的传输通路。相比之下，在CMC-Na与CMC-K体系中，Na⁺/K⁺难以进入石墨内部而倾向于在石墨表面富集，形成阳离子富集界面屏障，从而抑制Li⁺向石墨迁移。进一步地，随着在CMC中逐步以Li⁺替代Na⁺/K⁺，该界面阻塞效应减弱，Li⁺对石墨的可及性随之提高。本研究为CMC-Li相较CMC-Na/K在实验中性能表现更优提供了微观机制解释，并为粘结剂离子传输性能的优化提供了理论依据与设计思路。

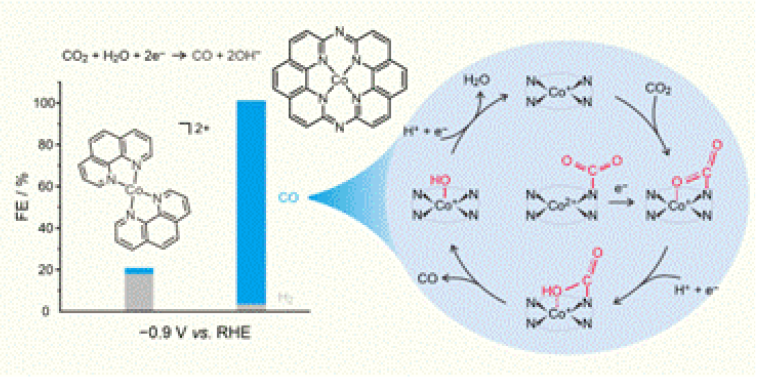

平面与非平面型钴基分子催化剂的二氧化碳电还原行为特征

贾茹, 朱成标, 张子墨, 王托, 杨铠聪, 王光喆, 胡杨, 张婷婷, 魏振威, 肖丽, 王功伟, 庄林

2026, 32(6): 2603301. doi:10.61558/2993-074X.3610

摘要 ( 2 )

RichHTML ( 1)

PDF (731KB) ( 139 )

数据和表 | 参考文献 | 补充材料 | 相关文章 | 计量指标

分子催化剂凭借其结构明确、易于调控的优势，为电催化反应机理研究提供了理想平台。然而，当前研究主要集中于中心金属或外围配体的调控作用，空间构型对分子催化剂性能的影响仍缺乏系统探索。基于此，本文合成了两种具有相似配位环境但空间构型不同的钴基配合物——平面型六氮杂大环钴配合物（CoHAM）与非平面型不成环钴配合物Co(phen)₂Cl₂，并系统考察了二者在电催化二氧化碳还原反应中的特征行为。结果发现，平面型CoHAM的二氧化碳还原性能显著优于非平面型Co(phen)₂Cl₂。为了理解性能差异的根源，进一步结合原位紫外可见光谱、高分辨质谱以及拉曼光谱技术，揭示出二者催化二氧化碳还原中不同的关键中间体与反应路径。这些发现指明分子催化剂空间构型对电催化性能的关键影响，亦为高效二氧化碳还原催化剂的理性设计提供了新思路。

当期目录
